Four de brasage phase vapeur VP7000 vacuum inline de ASSCON


Présentation de la VP7000 vacuum inline :

La VP7000 est une phase vapeur en ligne pour des productions de grandes séries. Les dimensions des cartes peuvent aller jusqu’à 950mm x 400mm en simple ou double voie. Elle intègre toutes les fonctionnalités présentes dans le système VP6000 avec en plus une utilisation complètement automatique.

L’intégration complète inline sans nécessité de porte-pièces est au cœur du concept. Grâce à cela, le système peut fonctionner directement en ligne avec une intégration simple. Le transfert direct des assemblages se fait via des chaînes, sans porte-pièces intermédiaires. Il est possible d'ajouter un contrôle par ordinateur de ligne (SMEMA) pour automatiser entièrement le processus, assurant ainsi une qualité optimale et constante.

Grâce à la technologie brevetée Multi Vacuum, les vides dans les joints brasés sont fortement réduits, permettant d’atteindre des taux de porosité inférieurs à 1 %. Le module de vide, activable en cours de processus, est situé à l’extérieur de la zone de brasage (Clean Vacuum Technology), ce qui réduit considérablement les besoins en entretien.

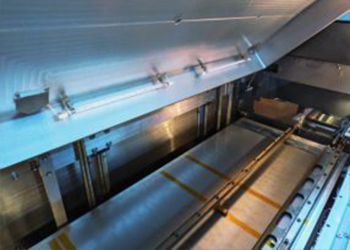

Intégration entièrement inline.webp

Intégration entièrement inline

Transfert depuis et vers la ligne via des chaînes à broches. Communication par SMEMA ou, en option, via ordinateur de contrôle de ligne.

Chargement flexible des produits

Possibilité de traiter des produits de manière flexible, avec une longueur allant de 60 à 520 mm.

Chargement flexible des produits.webp
Module de vide avec technologie Multi Vacuum.webp

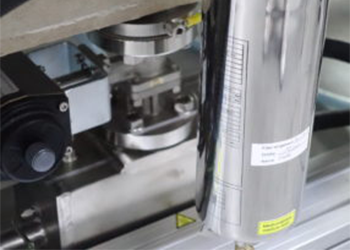

Module de vide avec technologie Multi Vacuum

Obtenez une qualité de brasage optimale grâce au module de vide équipé de la technologie Multi Vacuum.

Qualité de brasage avec très faible porosité

Permet d’obtenir une qualité maximale des joints brasés avec des taux de porosité inférieurs à 1 %.

Qualité de brasage avec très faible porosité.webp
Système de filtration permanent.webp

Système de filtration permanent

Tous les systèmes inline sont équipés d’un système de filtration permanent permettant de réduire au maximum la contamination.

Utilisation intuitive

La nouvelle interface utilisateur avec écran tactile garantit une utilisation facile et intuitive.

Utilisation intuitive.webp
Traçabilité complète.webp

Traçabilité complète

Les codes produits peuvent être lus directement inline via des scanners de codes afin d’assurer une traçabilité complète.

Avantages de la VP7000 :

  • Brasures parfaites grâce à l’utilisation de technologies de pointe
  • Conditions de process répétables
  • Aucune chauffe excessive ni endommagement des composants électroniques
  • Faible consommation électrique grâce à la gestion d’énergie intelligente
  • Faible coût global d’exploitation
  • Traçabilité complète disponible
  • Changement de production sans temps mort
  • Convoyage double voie  pour une capacité de production accrue

Spécifications techniques du four à phase vapeur VP7000 vac

Produit VP7000-200 Vacuum VP7000-400 Vacuum
Format maximum admissible 520 x 450mm 620 x 430mm/620 x 2 x 250mm
Convoyeur simple ligne double voie
Hauteur de composants jusqu'à 55mm jusqu'à 55mm
Mise en chauffe env. 45 min env. 45 min
Pompe à vide 0.5 mbar 0.5 mbar
Puissance électrique 20 Kw 25 Kw

Le VP7000-200 en production :

ASSCON VP7000 en production 1 ASSCON VP7000 en production 2
ASSCON VP7000 en production 3 ASSCON VP7000 en production 4
