Four de brasage phase vapeur VP2000 inline de ASSCON

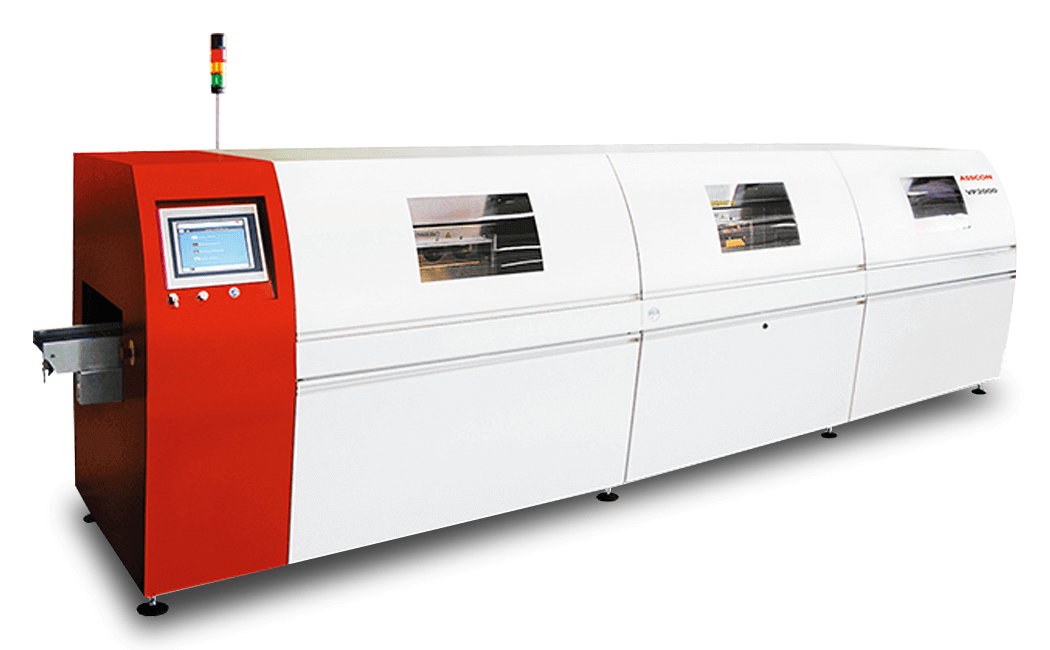

Asscon VP 2000 - Design de l'équipement

La conception moderne de cette machine ainsi que le pilotage des process par leurs lois physiques permettent le brasage sans défaut des assemblages CMS même les plus complexes et ce avec crème à braser sans plomb.

Cette machine est particulièrement adaptée pour les usagers produisant des ensembles avec de multiples variantes et donc confrontée à des changements de série fréquents pour des lots de taille faible à moyenne. Le plateau porte-pièce universel rend ce système très flexible.

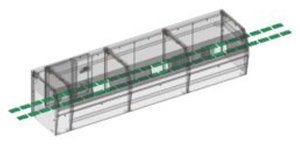

Intégration entièrement inline.webp

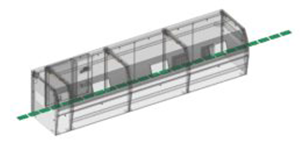

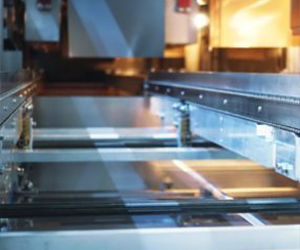

Intégration entièrement inline

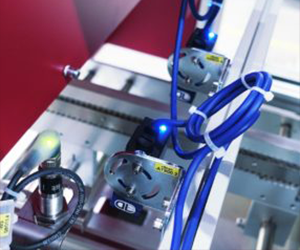

Transfert depuis et vers la ligne via des chaînes à broches. Communication par SMEMA ou, en option, via un ordinateur de contrôle de ligne.

Débit élevé

Temps de cycle pouvant atteindre jusqu’à 20 secondes par assemblage.

Débit élevé.webp

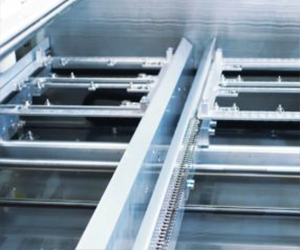

Transport à double voie.webp

Transport à double voie

Transport double voie sur le modèle VP2000-410, permettant des débits particulièrement élevés avec des produits allant jusqu'à 275 mm de largeur.

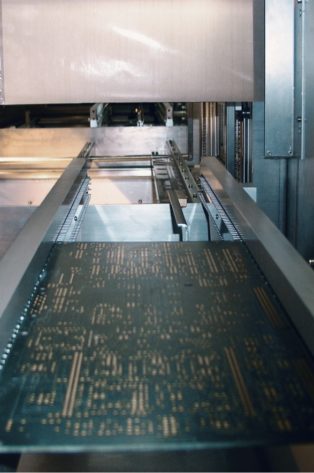

Longueur maximale de brasage jusqu’à 1 500 mm

Traitement de circuits imprimés jusqu'à 1 500 mm de longueur avec l’option « Longboard » (VP2000-310).

Longueur maximale de brasage jusqu’à 1 500 mm.webp

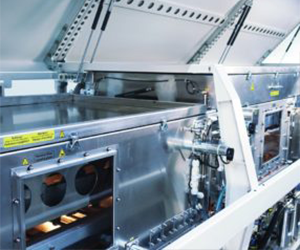

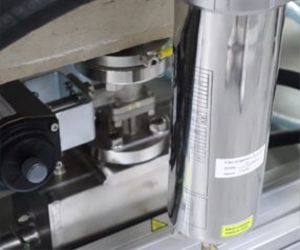

Système de filtration permanent.webp

Système de filtration permanent

Tous les systèmes inline sont équipés d’un système de filtration permanent afin de réduire au maximum la contamination.

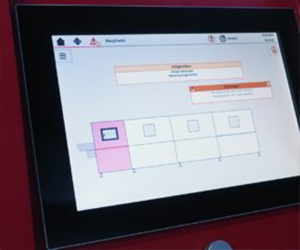

Utilisation intuitive

La nouvelle interface utilisateur avec écran tactile permet une utilisation simple et intuitive.

Utilisation intuitive.webp
Traçabilité complète.webp

Traçabilité complète

Les codes peuvent être lus directement sur la ligne via des scanners afin d’assurer une traçabilité complète.

Points forts

  • Grande capacité de production grâce à sa conception en ligne
  • Préchauffe et brasage générant peu d'oxydation
  • Distribution de température homogène à travers tout l'ensemble pendant tout le cycle
  • Chauffe excessive de l'assemblage impossible (limitation physique)
  • Pas d'effet d'ombre ni d'influence de la couleur des éléments
  • Conditions de process répétables
  • Pas de perte de temps dans la création des profils de température
  • Faibles coûts de production
  • Messages d'information, de suivi de process et d'alarme

Production en ligne flexible – les trois modèles.

ASSCON VP2000-210 single lane

VP2000-210

Avec une longueur maximale de brasage de 1 200 mm et une largeur maximale de 520 mm, ce système est parfaitement adapté à tous types de travaux de brasage. Sa conception reste néanmoins très compacte.

Longueur maximale de brasage (chargement de 2 à 8 PCB) 125 - 600 mm (voir détails)
Option Longboard Circuits imprimés jusqu’à 1 200 mm de longueur
Largeur maximale de transport 520 mm
Hauteur maximale de brasage 60 mm
Hauteur maximale des composants en dessous 20 mm
Alimentation électrique 400 V / 3 / N / PE - 50 Hz / 60 Hz
Puissance raccordée 11,6 kW
Consommation énergétique moyenne 3,4 kWh
Temps de mise en service env. 30-45 min

ASSCON VP2000-210 single lane

VP2000-310

Grâce à une chambre de brasage agrandie permettant jusqu’à 1 500 mm, un rendement considérablement supérieur est possible. Alternativement, des assemblages allant jusqu’à 1 500 mm peuvent être brasés.

Longueur maximale de brasage (chargement de 2 à 8 PCB) 165 - 620 mm (voir détails)
Option Longboard Circuits imprimés jusqu’à 1 500 mm de longueur
Largeur maximale de transport 620 mm
Hauteur maximale de brasage 60 mm
Hauteur maximale des composants en dessous 20 mm
Alimentation électrique 400 V / 3 / N / PE - 50 Hz / 60 Hz
Puissance raccordée 15,9 kW
Consommation énergétique moyenne 4,8 kWh
Temps de mise en service env. 30-45 min

ASSCON VP2000-210 single lane

VP2000-410

Le transport double voie permet des débits maximaux. Des temps de cycle jusqu’à 20 secondes par assemblage sont réalisables. Un système de transport asymétrique pour les assemblages surdimensionnés est disponible en option.

Longueur maximale de brasage (chargement de 2 à 8 PCB) 165 - 620 mm (voir détails)

-

-

Largeur maximale de transport 2 x 275 mm
Hauteur maximale de brasage 60 mm
Hauteur maximale des composants en dessous 20 mm
Alimentation électrique 400 V / 3 / N / PE - 50 Hz / 60 Hz
Puissance raccordée 15,9 kW
Consommation énergétique moyenne 4,4 kWh
Temps de mise en service env. 30-45 min

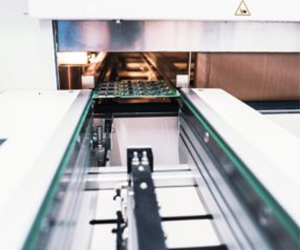

La VP2000-210 inline en production :

image 1 image 2
image 3 image 4
