2018 Global Technology Award winner

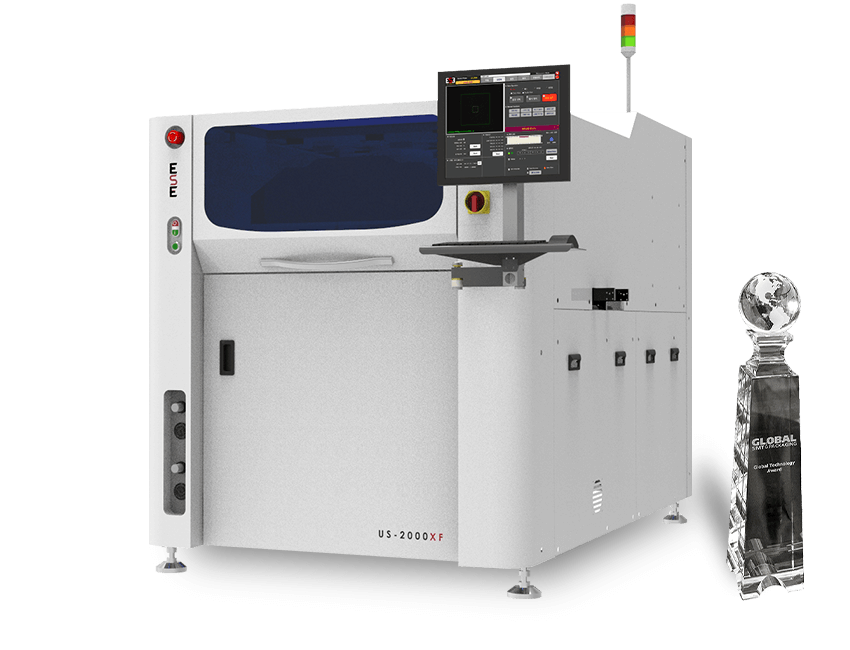

US-2000XF : Machine de sérigraphie intelligente et efficace

US-2000XF est le fruit des efforts des équipes de R&D passionnées de ESE et intègre en plus de sa base réputée toutes les dernières avancées technologiques.

En tant que pionnière et  première machine de sérigraphie au standard industrie 4.0, elle est l’évolution de la US-2000FA développée initialement en coopération étroite avec Samsung Electronics en 2012.

US-2000XF est une machine unique qui optimise le changement de production en intégrant le changement automatique de pochoir (jusqu’à 10 pochoirs différents), le support automatique sous carte par matrice de pions autoconfigurable, le nettoyage sans papier, l’approvisionnement automatique en crème à braser ainsi que le dispositif de tête fermée (enclosed print head). S’y ajoute des fonctions de traçabilité de tous les paramètres avec échange via le réseau, boucle intégrée de correction par couplage à votre système d’inspection de crème à braser (SPI), anti-erreur et sélection de programmes via code barres ,  plus toute une panoplie d’autres options innovantes.

Changement automatique de pochoirs de sérigraphie (10 pochoirs )


Spécifications techniques de la ESE US-2000XF

  • Taille circuit : 50mm x 50mm - 650mm x 510mm
  • Taille pochoir : US-XF10 S = 23” x 23” / US-XF10 M = 29” x 29”
  • Temps de cycle : 15sec
  • Précision d'alignement : ±12.5 μm @ 6 sigma
  • Répétabilité d'impression: ±25 μm @ 6 sigma, Cpk ≥2.0

Table d'une stabilité remarquable par sa conception centrée

Convoyeurs à 3 segments

Racle tête fermée


Spécifications techniques :

  US-XF10 S US-XF10 M
Taille de PCB 70mm x 70mm - 350mm x 250mm 70mm x 70mm - 350mm x 250mm
Taille de stencil 23” x 23” 29” x 29”
Temps de cycle 15 sec 35 sec
Précision d'allignement ±12.5 um @ 6 sigma ±12.5 um @ 6 sigma
Répétabilité d'impression ±25 um @ 6 sigma ±25 um @ 6 sigma
